沖壓外圈滾針軸承
安裝及檢驗方法
一、簡介
沖壓外圈滾針軸承的外圈是用薄鋼板精密沖壓成型的，結構空間小，且具有較大負荷容量。適用于安裝空間受到限制和殼體孔不宜作為滾道的場合，且壓入軸承座孔后不必進一步軸向定位。
同穿孔型沖壓外圈滾針軸承相比，封口型沖壓外圈滾針軸承對軸端部位的密封極為有效。由于該類滾針軸承有潤滑脂(鋰基脂)，在使用溫度為-20~+120度的范圍內，可長期運轉。
二、安裝公差
根據ZBJII020標準和世界各滾針軸承制造公司( 日本NTN、KOYO，德國INA，美國TORRINGTON )對沖壓外圈滾針軸承的檢驗規定：沖壓外圈壁薄，熱處理易變形，在安裝前測量檢驗軸承外徑毫無意義。測量檢驗時應使被測量軸承壓入標準座孔后才能獲得最終尺寸和幾何精度。座孔尺寸偏差應符合推薦規定(見表3)。滾針內接圓直徑近似在公差帶F8范圍內。
表1：推薦的座孔和軸的公差
| 軸承座材料(鋼性軸承座)注1 |
座孔公差(注2)
|
軸公差(注1)
|
|
鋼或鑄鐵
|
N6( N7 )
|
h5( h6 )
|
|
輕金屬(或座孔壁厚小于6mm)
|
R6( R7 )
|
注1：對于非剛性軸承座，需進行安裝試驗，以便確定所需要地軸公差極限來獲得期望的工作間隙。
注2：軸承座孔圓柱形幾何精度必須在(IT 5)/2數值一半的范圍內。
表2：ISO-孔和軸的公差參照表(部分)
|
尺寸范圍mm
|
N6
|
( N7 )
|
R6
|
( R7 )
|
h5
|
( h6 )
|
|
超過 3-6
|
-0.005~-0.013
|
(-0.004~-0.016)
|
-0.012~-0.020
|
(-0.011~-0.023)
|
0~-0.005
|
(0~-0.008)
|
|
超過 6-10
|
-0.007~-0.016
|
(-0.004~-0.019)
|
-0.016~-0.025
|
(-0.013~-0.028)
|
0~-0.006
|
(0~-0.009)
|
|
超過 10-18
|
-0.009~-0.020
|
(-0.005~-0.023)
|
-0.020~-0.031
|
(-0.016~-0.034)
|
0~-0.008
|
(0~-0.011)
|
|
超過 18-30
|
-0.011~-0.024
|
(-0.007~-0.028)
|
-0.024~-0.037
|
(-0.020~-0.041)
|
0~-0.009
|
(0~-0.013)
|
|
超過 30-40
|
-0.012~-0.028
|
(-0.008~-0.033)
|
-0.029~-0.045
|
(-0.025~-0.050)
|
0~-0.011
|
(0~-0.016)
|
|
超過 40-50
|
-0.012~-0.028
|
(-0.008~-0.033)
|
-0.029~-0.045
|
(-0.025~-0.050)
|
0~-0.011
|
(0~-0.016)
|
|
超過 50-65
|
-0.014~-0.033
|
(-0.009~-0.039)
|
-0.035~-0.054
|
(-0.030~-0.060)
|
0~-0.013
|
(0~-0.019)
|
|
超過 65-80
|
-0.014~-0.033
|
(-0.009~-0.039)
|
-0.037~-0.056
|
(-0.032~-0.062)
|
0~-0.013
|
(0~-0.019)
|
|
超過 80-100
|
-0.016~-0.038
|
(-0.010~-0.045)
|
-0.044~-0.066
|
(-0.038~-0.073)
|
0~-0.015
|
(0~-0.022)
|
|
超過 100-120
|
-0.016~-0.038
|
(-0.010~-0.045)
|
-0.047~-0.069
|
(-0.041~-0.076)
|
0~-0.015
|
(0~-0.022)
|
|
超過 120-140
|
-0.020~-0.045
|
(-0.012~-0.052
|
-0.056~-0.081
|
(-0.048~-0.088)
|
0~-0.018
|
(0~-0.025)
|
|
超過 140-160
|
-0.020~-0.045
|
(-0.012~-0.052)
|
-0.058~-0.083
|
(-0.050~-0.090)
|
0~-0.018
|
(0~-0.025)
|
|
超過 160-180
|
-0.020~-0.045
|
(-0.012~-0.052)
|
-0.061~-0.086
|
(-0.053~-0.093)
|
0~-0.018
|
(0~-0.025)
|
|
超過 180-200
|
-0.022~-0.051
|
(-0.014~-0.060)
|
-0.068~-0.097
|
(-0.060~-0.106)
|
0~-0.020
|
(0~-0.029)
|
|
超過 200-225
|
-0.022~-0.051
|
(-0.014~-0.060)
|
-0.071~-0.100
|
(-0.063~-0.109)
|
0~-0.020
|
(0~-0.029)
|
|
超過 225-250
|
-0.022~-0.051
|
(-0.014~-0.060)
|
-0.075~-0.104
|
(-0.067~-0.113)
|
0~-0.020
|
(0~-0.029)
|
|
超過 250-280
|
-0.025~-0.057
|
(-0.014~-0.066)
|
-0.085~-0.117
|
(-0.074~-0.126)
|
0~-0.023
|
(0~-0.032)
|
|
超過 280-315
|
-0.025~-0.057
|
(-0.014~-0.066)
|
-0.089~-0.121
|
(-0.078~-0.130)
|
0~-0.023
|
(0~-0.032)
|
|
超過 315-355
|
-0.026~-0.062
|
(-0.016~-0.073)
|
-0.097~-0.133
|
(-0.087~-0.144)
|
0~-0.025
|
(0~-0.036)
|
|
超過 355-400
|
-0.026~-0.062
|
(-0.016~-0.073)
|
-0.103~-0.139
|
(-0.093~-0.150)
|
0~-0.025
|
(0~-0.036)
|
|
超過 400-450
|
-0.027~-0.067
|
(-0.017~-0.080)
|
-0.113~-0.153
|
(-0.103~-0.166)
|
0~-0.027
|
(0~-0.040)
|
|
超過 450-500
|
-0.027~-0.067
|
(-0.017~-0.080)
|
-0.119~-0.159
|
(-0.109~-0.172)
|
0~-0.027
|
(0~-0.040)
|
|
超過 500-560
|
-0.044~-0.088
|
(-0.044~-0.114)
|
-0.150~-0.194
|
(-0.150~-0.220)
|
|
|
|
超過 560-630
|
-0.044~-0.088
|
(-0.044~-0.114)
|
-0.155~-0.199
|
(-0.155~-0.225)
|
|
|
|
超過 630-710
|
-0.050~-0.100
|
(-0.050~-0.130)
|
-0.175~-0.225
|
(-0.175~-0.255)
|
|
|
|
超過 710-800
|
-0.050~-0.100
|
(-0.050~-0.130)
|
-0.185~-0.235
|
(-0.185~-0.265)
|
|
|
|
超過 800-900
|
-0.056~-0.112
|
(-0.056~-0.146)
|
-0.210~-0.266
|
(-0.210~-0.300)
|
|
|
|
超過 900-1000
|
-0.056~-0.112
|
(-0.056~-0.146)
|
-0.220~-0.276
|
(-0.220~-0.310)
|
|
|
三、軸承檢驗尺寸
由于薄壁外圈在過程中可能不圓，所以沖壓外圈滾針軸承尺寸精度在安裝前無法檢驗。只有當壓入具有推薦公差極限的軸承座孔中時，軸承才可達到所必需的幾何精度。然后，才可按下述方法檢查尺寸。
1、把軸承壓入環規( 壁厚≥20mm )；其孔徑尺寸需符合表3中的規定。
2、測量?jī)?nèi)接圓直徑時，對穿孔型軸承用錐形塞規，對封口型軸承用圓柱形“過”和“不過”塞規。
表3：沖壓外圈滾針軸承的檢驗尺寸
|
內接圓直徑ΦFw mm
|
軸承外徑ΦD mm
|
環規實際孔徑mm
|
塞規直徑
|
|
|
上偏差μm
|
下偏差μm
|
|||
|
3
|
6.5
|
6.484
|
+24
|
+6
|
|
4
|
8
|
7.984
|
+28
|
+10
|
|
5
|
9
|
8.984
|
+28
|
+10
|
|
6
|
10
|
9.984
|
+28
|
+10
|
|
7
|
11
|
10.980
|
+31
|
+13
|
|
8
|
12
|
11.980
|
+31
|
+13
|
|
9
|
13
|
12.980
|
+31
|
+13
|
|
10
|
14
|
13.980
|
+31
|
+13
|
|
12
|
16
|
15.980
|
+34
|
+16
|
|
12
|
18
|
17.980
|
+34
|
+16
|
|
13
|
19
|
18.976
|
+34
|
+16
|
|
14
|
20
|
19.976
|
+34
|
+16
|
|
15
|
21
|
20.976
|
+34
|
+16
|
|
16
|
22
|
21.976
|
+34
|
+16
|
|
17
|
23
|
22.976
|
+34
|
+16
|
|
18
|
24
|
23.976
|
+34
|
+16
|
|
20
|
26
|
25.976
|
+41
|
+20
|
|
22
|
28
|
27.976
|
+41
|
+20
|
|
25
|
32
|
31.972
|
+41
|
+20
|
|
28
|
35
|
34.972
|
+41
|
+20
|
|
30
|
37
|
36.972
|
+41
|
+20
|
|
35
|
42
|
41.972
|
+50
|
+25
|
|
40
|
47
|
46.972
|
+50
|
+25
|
|
45
|
52
|
51.967
|
+50
|
+25
|
|
50
|
58
|
57.967
|
+50
|
+25
|
|
55
|
63
|
62.967
|
+60
|
+30
|
|
60
|
68
|
67.967
|
+60
|
+30
|
四、軸承安裝裝配方法

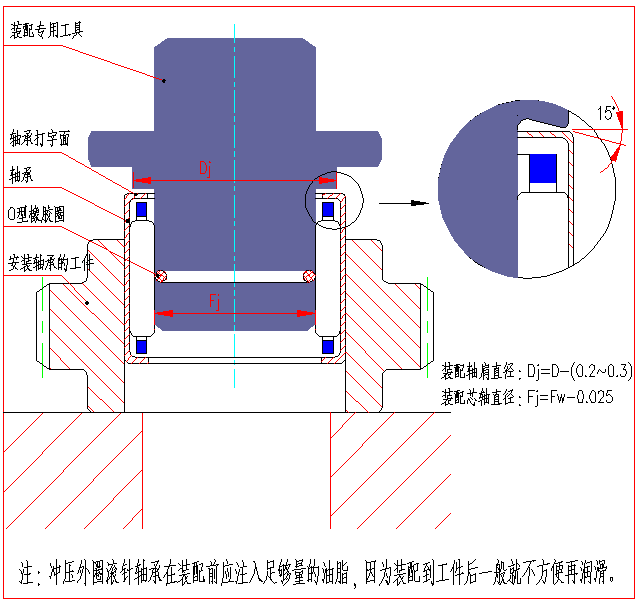

為了避免沖壓外圈產生局部變形或脆裂，防止?jié)L針的正常工作遭受破壞，禁止在安裝軸承時使用手錘等工具敲擊薄壁外圈，應使用壓力機或?qū)Ｓ冒惭b工具進行安裝。沖壓外圈滾針軸承借助于裝配心軸壓入軸承座孔中，裝配心軸軸肩應當與軸承標有代號的一面相接，裝配心軸環形槽內裝有一環形密封圈以使軸承穩定附著。如可能在生產線上采用壓力機的話，它可簡化在生產線上軸承的裝配。在安裝過程中不能使軸承發生傾斜。沖壓外圈滾針軸承裝配前應當注入足夠量的脂，因?yàn)檠b配后就不能再潤滑。參考軸承安裝方法示意圖如下：
平面推力滾針軸承
零件公差
表4： 推力軸承零件公差
|
元件
|
系列
|
孔徑
|
公差
|
外徑
|
公差
|
高
|
公差
|
|
推力滾針和保持架組件
|
AXK
|
Dc1
|
E101)
|
Dc
|
c121)
|
Dw
|
-2)
|
|
推力滾針軸承
|
AXW
|
Dc1
|
E101)
|
-
|
-
|
B
|
-0,2mm
|
|
推力圓柱滾子和保持架組件
|
K811，K812 K893，K874 K894 |
Dc1
|
E111)
|
Dc
|
a131)
|
Dw
|
-3)
|
|
座(定位)圈
|
GS811，812 893，874，894 |
D1
|
-
|
D
|
表6
|
B
|
h11
|
|
軸(定位)圈
|
WS811，812 893，874，894 |
d
|
表5
|
d1
|
-
|
B
|
|
|
中圈
|
ZS
|
d
|
表5或表6
|
D
|
表5或表6
|
B
|
|
|
軸承墊圈
|
LS
|
d
|
E121)
|
D
|
a121)
|
B
|
|
|
推力墊圈
|
AS
|
d
|
E121)
|
D
|
e121)
|
B14)
|
±0，05mm
|
1)平均直徑偏差
2)滾針直徑分類公差2μm.
表5：軸圈(WS)孔徑公差極限(公差值μm)
|
d mm |
PO(標準級)，P6和P5級公差 | P4級公差 | |||||
|
△dmp偏差
|
Vdp(O)1)
|
△dmp偏差
|
Vdp(O)1)
|
||||
|
超過
|
到
|
高
|
低
|
最大
|
高
|
低
|
最大
|
|
-
|
18
|
0
|
-8
|
6
|
0
|
-7
|
5
|
|
18
|
30
|
0
|
-10
|
8
|
0
|
-8
|
6
|
|
30
|
50
|
0
|
-12
|
9
|
0
|
-10
|
8
|
|
50
|
80
|
0
|
-15
|
11
|
0
|
-12
|
9
|
|
80
|
120
|
0
|
-20
|
15
|
0
|
-15
|
11
|
|
120
|
180
|
0
|
-25
|
19
|
0
|
-18
|
14
|
|
180
|
250
|
0
|
-30
|
23
|
0
|
-22
|
17
|
|
250
|
315
|
0
|
-35
|
26
|
0
|
-25
|
19
|
|
315
|
400
|
0
|
-40
|
30
|
0
|
-30
|
23
|
|
400
|
500
|
0
|
-45
|
34
|
0
|
-35
|
26
|
|
500
|
630
|
0
|
-50
|
38
|
0
|
-40
|
30
|
|
630
|
800
|
0
|
-75
|
-
|
0
|
-50
|
-
|
|
800
|
1000
|
0
|
-100
|
-
|
0
|
-
|
-
|
|
1000
|
1250
|
0
|
-125
|
-
|
0
|
-
|
-
|
1)Vdp數值的一半。
表6：座圈(GS)外徑公差極限(公差值μm)
|
D mm |
PO(標準級)，P6和P5級公差
|
P4級公差
|
|||||
|
△Dmp偏差
|
VDp(O)1)
|
△Dmp偏差
|
|
VDp(O)1)
|
|||
|
超過
|
到
|
高
|
低
|
最大
|
高
|
低
|
最大
|
|
10
|
18
|
0
|
-11
|
8
|
0
|
-7
|
5
|
|
18
|
30
|
0
|
-13
|
10
|
0
|
-8
|
6
|
|
30
|
50
|
0
|
-16
|
12
|
0
|
-9
|
7
|
|
50
|
80
|
0
|
-19
|
14
|
0
|
-11
|
8
|
|
80
|
120
|
0
|
-22
|
17
|
0
|
-13
|
10
|
|
120
|
180
|
0
|
-25
|
19
|
0
|
-15
|
11
|
|
180
|
250
|
0
|
-30
|
23
|
0
|
-20
|
15
|
|
250
|
315
|
0
|
-35
|
26
|
0
|
-25
|
19
|
|
315
|
400
|
0
|
-40
|
30
|
0
|
-28
|
21
|
|
400
|
500
|
0
|
-45
|
34
|
0
|
-33
|
25
|
|
500
|
630
|
0
|
-50
|
38
|
0
|
-38
|
29
|
|
630
|
800
|
0
|
-75
|
55
|
0
|
-45
|
34
|
|
800
|
1000
|
0
|
-100
|
75
|
-
|
-
|
-
|
|
1000
|
1250
|
0
|
-125
|
-
|
-
|
-
|
-
|
|
1250
|
1600
|
0
|
-160
|
-
|
-
|
-
|
-
|
1)VDp數值的一半。
表7：軸圈(WS)和座圈(GS)厚度變動量(公差值μm)
|
d mm
|
Si 公差等級
|
Se公差等級
|
||||
|
PO(標準公差)
|
P6
|
P5
|
P4
|
PO(標準公差)P6，P5，P4
|
||
|
超過
|
到
|
最大
|
最大
|
最大
|
最大
|
|
|
-
|
18
|
10
|
5
|
3
|
2
|
與同一軸承之軸圈的Si相同
|
|
18
|
30
|
10
|
5
|
3
|
2
|
|
|
30
|
50
|
10
|
6
|
3
|
2
|
|
|
50
|
80
|
10
|
7
|
4
|
3
|
|
|
80
|
120
|
15
|
8
|
4
|
3
|
|
|
120
|
180
|
15
|
9
|
5
|
4
|
|
|
180
|
250
|
20
|
10
|
5
|
4
|
|
|
250
|
315
|
25
|
13
|
7
|
5
|
|
|
315
|
400
|
30
|
15
|
7
|
5
|
|
|
400
|
500
|
30
|
18
|
9
|
6
|
|
|
500
|
630
|
35
|
21
|
11
|
7
|
|
|
630
|
800
|
40
|
25
|
13
|
8
|
|
|
800
|
1000
|
45
|
30
|
15
|
-
|
|
|
1000
|
1250
|
50
|
35
|
18
|
-
|
|
表8：軸承高度公差極限(公差值μm)
|
d mm
|
T 偏差
|
||
|
超過
|
到
|
高
|
低
|
|
-
|
30
|
+20
|
-250
|
|
30
|
50
|
+20
|
-250
|
|
50
|
80
|
+20
|
-300
|
|
80
|
120
|
+25
|
-300
|
|
120
|
180
|
+25
|
-400
|
|
180
|
250
|
+30
|
-400
|
|
250
|
315
|
+40
|
-400
|
|
315
|
400
|
+40
|
-500
|
|
400
|
500
|
+50
|
-500
|
|
500
|
630
|
+60
|
-600
|
|
630
|
800
|
+70
|
-750
|
|
800
|
1000
|
+80
|
-1000
|
|
1000
|
1250
|
+100
|
-1400
|
表9：推力滾子軸承安裝公差
|
軸承元件
|
軸公差(外徑)
|
孔公差(內徑)
|
|
|
推力滾針和保持架組件AXK
|
軸引導
|
h81)
|
-
|
|
推力圓柱滾子和保持架組件 K811，K812，K893 K874，K894 |
軸引導
|
h81)
|
-
|
|
座引導2)
|
-
|
H11
|
|
|
座(定位)圈 GS811，GS812，GS893， GS874，GS894 |
|
-
|
H7(H9)
|
|
軸(定位)圈 WS811，WS812，WS893 WS874，WS894 |
|
h6(h8)
|
-
|
|
中圈ZS
|
軸定位
|
h6(h8)
|
-
|
|
|
座定位
|
-
|
H7(H9)
|
|
軸承墊圈LS
|
為座圈
|
軸不限
|
H11
|
|
軸承墊圈AS
|
為軸圈
|
h10
|
孔不限
|
1)如要獲得低磨損引導的推力滾針和保持架組件或推力圓柱滾子和保持架組件，其引導面應經磨削加工。
2)僅用于低速或作小擺動。
我廠生產多種單向軸承，是專業的單向軸承廠家，提供具有市場競爭力的單向軸承價格，各種規格、參數齊全，產品應用分為：打印機、復印機、粉末冶金單向軸承、漁具單向軸承、魚線輪單向軸承、卷線器單向軸承、好神拖（旋轉拖把）專用單向軸承、滑板車單向軸承等，歡迎來電咨詢。
